Driver LED senza sfarfallio CV alto PF
This 1% deep dimming constant voltage LED driver provides 0-10V dimming and can handle up to 100W of input power. It features bipolar flicker-free operation, high power factor (PF>0.9) e bassa distorsione armonica totale (THD). È progettato per interfacciarsi con un modulo smart esterno e fornisce protezione da sovraccarico, cortocircuito e surriscaldamento.
Caratteristiche e vantaggi principali:
|
|
|
|
|
|
Applicazione del GaN (soluzione di nitruro di gallio) |
PF elevato e THD basso |
Oscuramento profondo dell'1% |
Dimensioni ultrasottili |
1. Supporta fino a 100 W di potenza in ingresso
2. Oscuramento profondo dell'1% con controllo 0-10V
3. PF > 0.9 per una migliore efficienza energetica
4. Bassa THD per una migliore qualità dell'energia
Scenario applicativo:
L'alimentatore a tensione costante da 24 V è ampiamente utilizzato in varie lampade a tensione costante, come strisce luminose, decorazioni per la casa, illuminazione di mobili, ambienti commerciali e illuminazione per esterni, grazie alla sua stabilità e adattabilità, fornendo fonti di luce funzionali e decorative.
Il chip utilizza la più recente tecnologia al nitruro di gallio
Utilizza un trasformatore più piccolo, bassa perdita di commutazione, basso aumento di temperatura, alta efficienza, dimensioni ultra-ridotte e massime prestazioni nello spazio più ampio.
Introduzione alla struttura interna:
Un'eccellente progettazione della compatibilità elettromagnetica riduce i guasti correlati alle interferenze elettromagnetiche, aumenta la durata e l'affidabilità delle apparecchiature e riduce la manutenzione.
Prolunga la durata dei condensatori, prolunga la vita utile dei condensatori elettrolitici e riduce la frequenza di manutenzione e sostituzione
Il chip è costruito con tecnologia al nitruro di gallio (GaN), che offre resistenza alle alte temperature. È ideale per apparecchi di illuminazione a LED ad alta potenza

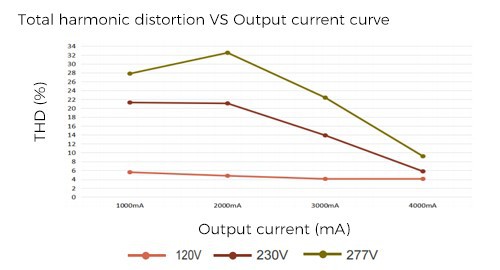

Diagramma della curva elettrica:
Prova a Ta 25 gradi e corrente di uscita 1200mA
Dimensioni (mm):
Lunghezza: 274 Larghezza: 25.5 Altezza: 21

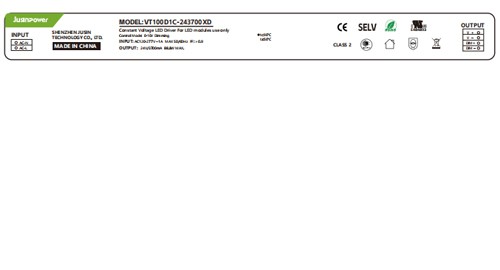

Etichetta del prodotto
L'etichetta del prodotto contiene descrizioni dettagliate delle istruzioni di cablaggio e informazioni sulle specifiche di base per aiutare gli utenti a installare e utilizzare correttamente il prodotto e garantirne la sicurezza e l'efficacia.
Istruzioni di cablaggio:
Il prodotto ha due estremità collegate: l'estremità di ingresso CA è su un'estremità e l'estremità di ingresso del segnale di uscita CC e di oscuramento è sull'altra. I poli positivo e negativo della lampada a LED sono collegati rispettivamente a LED+ e LED-; 0-10V+ e 0-10V- sono collegati rispettivamente a Purple DIM+ e Pink DIM-.
Imballaggio del prodotto:
Etichetta sexy: cv driver led ad alto pf senza sfarfallio, produttori, fornitori, fabbriche cinesi cv driver led ad alto pf senza sfarfallio, Driver a LED di tensione costante per l'illuminazione del lavaggio a parete, Driver a LED di tensione costante per l'illuminazione dell'asilo, Driver LED di tensione costante per l'illuminazione della struttura di addestramento per animali domestici, Driver a LED di tensione costante per l'illuminazione dell'armadio, Driver LED di tensione costante compatto, Driver a LED di tensione costante per l'illuminazione del cimitero per animali domestici
Modello VT100D1C
|
Pprestazione |
||
|
Modello |
VT100D1C-243700XD |
|
|
Ingresso |
Voltaggio |
120-277Vac(standard) |
|
Gamma di frequenza (Hz) |
Frequenza 50/60 Hz |
|
|
Efficienza |
87%@120Vac a pieno carico |
|
|
89%@230Vac a pieno carico |
||
|
89%@277Vac a pieno carico |
||
|
Fattore di potenza |
Maggiore o uguale a 0.9@120Vac/60Hz(30-100 %) a pieno carico |
|
|
Maggiore o uguale a 0.9@230Vac/50Hz(50-100 %) a pieno carico |
||
|
Maggiore o uguale a 0.9@277Vac/60Hz(50-100 %) a pieno carico |
||
|
THD (pieno carico) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@230Vac (50-100 %) full load |
||
|
<20 %@277Vac (50-100 %) full load |
||
|
Corrente CA (max) |
0.90A@120Vac pieno carico |
|
|
0.46A@230Vac pieno carico |
||
|
0.38A@277Vac pieno carico |
||
|
Potenza di standby |
<1W |
|
|
Corrente di spunto (Avviamento motore a freddo) Max |
120V 20A picco, durata 500us (10% Ipicco) |
|
|
230V 25A picco, durata 600us (10% Ipicco) |
||
|
277 V 35 A picco, durata 800 us (10% Ipicco) |
||
|
Corrente di dispersione (max) |
<0.5mA@277V |
|
|
Produzione |
/Tensione (Vcc)/Corrente (mA) Potenza (W) |
24 Vcc/3700 mA/88,8 W CV |
|
Tensione di ondulazione
|
<5% |
|
|
Canale |
Canale singolo |
|
|
Fattore di regolazione della tensione |
±5% |
|
|
Tensione di uscita senza carico |
24V |
|
|
Ora di inizio
|
<0.5S@277V ＜1S@120V |
|
|
Funzione |
Metodo di oscuramento |
{{0}}V 0.5V SPENTO /0.7V ACCESO |
|
Corrente di oscuramento |
<0.5mA@10V <1mA@0.7V |
|
|
Gamma di oscuramento |
1%-100%(standard) |
|
|
Regolazione della potenza |
/ |
|
|
Protezione |
Sovratemperatura |
Quando la temperatura è troppo alta, spegnere giù l'uscita, torna alla normalità dopo il rilascio |
|
sovraccarico |
La tensione di carico è troppo alta per entrare la protezione. ritorno alla normalità dopo pubblicazione |
|
|
Cortocircuito |
Entra in modalità singhiozzo e torna alla normalità dopo il rilascio |
|
|
Misurare |
|
|
Lunghezza |
273 millimetri |
|
Larghezza |
26 millimetri |
|
Altezza |
21 millimetri |
|
Peso (g) |
310g |
|
Ambientale |
|
|
Standard di sicurezza |
UL8750, Classe 2 |
|
Compatibilità elettromagnetica |
Conforme alla parte 15 della FCC |
|
Temperatura di esercizio |
-20 grado a 50 gradi |
|
Temperatura di conservazione, umidità |
-20 gradi a 85 gradi, 20-90%RH |
|
Garanzia Tc |
50000 ore a TC: <75 gradi |
|
Protezione contro le sovratensioni |
LN1KV |
|
Grado di protezione IP |
Grado di protezione IP20 |
|
Driver di serie |
||||||||
|
Modello |
Potenza massima |
Tensione di ingresso |
Tensione di uscita |
Corrente di uscita |
Fattore di potenza |
Efficienza |
Misurare |
Certificazione |
|
VT50D1C-242000XD |
48W |
120-277Vac |
24V |
2A |
0.9 |
88% |
L185*W25.5*H21 |
Certificazione UL, FCC, CE, ROHS |
|
VT100D1C-244000XD |
96W |
120-277Vac |
24V |
4A |
0.9 |
89% |
L274*W25.5*H21 |
Certificazione UL, FCC, CE, ROHS |
